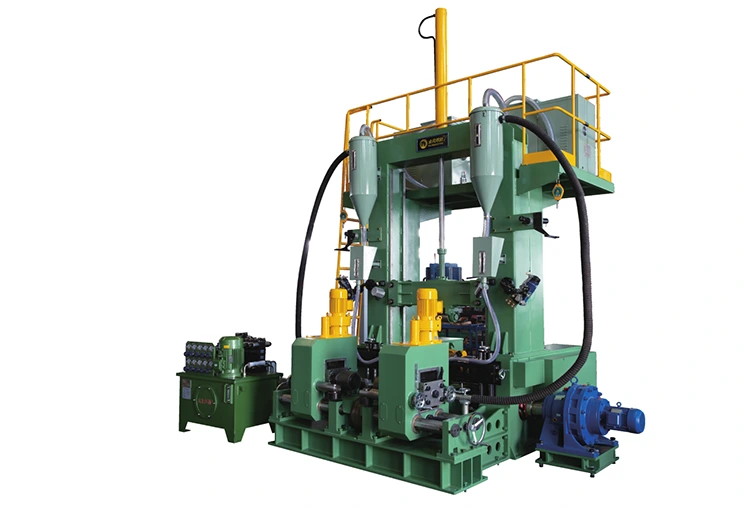

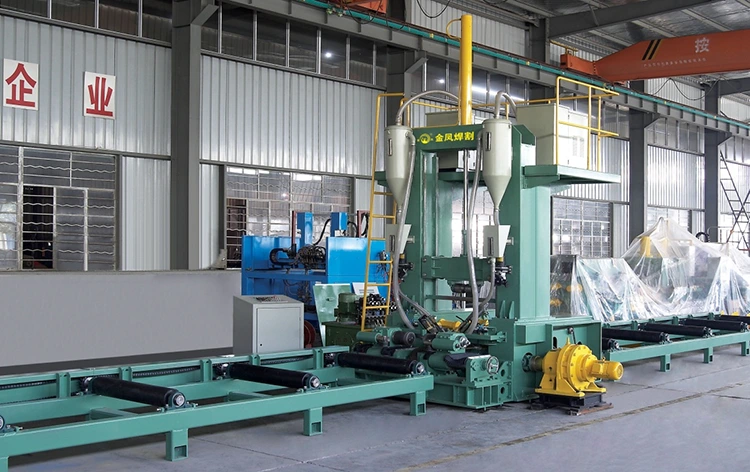

1 హెచ్ బీమ్ వెల్డింగ్ లైన్‌లో 2-1-7 3

జిన్‌సెంగ్ వెల్డ్‌కట్ ఒక ప్రొఫెషనల్ చైనా తయారీదారు మరియు 3-ఇన్ 1 హెచ్ బీమ్ వెల్డింగ్ లైన్ల సరఫరాదారు, సరసమైన ధరతో. 3-ఇన్ 1 హెచ్ బీమ్ వెల్డింగ్ పంక్తులు వెల్డెడ్ హెచ్-బీమ్ లేదా టి-బీమ్ తయారీకి ఒక యంత్రంలో వెల్డింగ్ తర్వాత సమీకరించడం, వెల్డింగ్ మరియు నిఠారుగా నిఠారుగా ఉంటాయి. ఇది ఫాస్ట్ స్పీడ్ మరియు అధిక ఖచ్చితత్వంతో వెల్డెడ్ హెచ్-బీమ్ లేదా టి-బీమ్ మీద ఉత్పత్తిని గ్రహించగలదు, ఇవి సాధారణ ఆపరేషన్ యొక్క లక్షణాలను కలిగి ఉంటాయి, తక్కువ ఆక్రమిత స్థలం మరియు తక్కువ శ్రమను కలిగి ఉంటాయి.

విచారణ పంపండి

ఉత్పత్తి వివరణ

బైజెన్ఫెంగ్ వెల్డ్‌కట్‌ను తయారుచేసిన అన్ని 3-ఇన్ 1 హెచ్ బీమ్ వెల్డింగ్ లైన్ల కోసం, ఉక్కు నిర్మాణం, వంతెన, నిర్మాణం నుండి తుది వినియోగదారులకు ఉత్పాదకతను పెంచే అత్యధిక సామర్థ్య యంత్రం, ఇవి 12 నెలల వారంటీని కలిగి ఉంటాయి.

లక్షణాలు

మోడల్	ZHJJ15	ZJ18	ZHJ20
టి-బీమ్ వెబ్‌హైట్ (హెచ్)	200 ~ 1500 మిమీ	200-1800	200-2000 మిమీ
వెబ్ మందం (డి)	6 ~ 12 మిమీ	6 ~ 19 మిమీ	6 ~ 30 మిమీ
ఫ్లార్జ్విడ్త్ (బి)	200 ~ 800 మిమీ	200 ~ 1000 మిమీ
ఫ్లాంగెతిక్నెస్ (టి)	6 ~ 25 మిమీ	6 ~ 40 మిమీ
పుంజం పొడవు (ఎల్)	4000 ~ 15000 మిమీ	4000 ~ 15000 మిమీ	4000 ~ 15000 మిమీ
బీమ్ పదార్థం	Q235
వెల్డింగ్ రకం	మునిగిపోయిన ఆర్క్ ట్రాన్స్వర్స్ ఫిల్లెట్ వెల్డింగ్
వెల్డింగ్ శక్తి మూలం	సింగిల్ వైర్ లేదా ట్విన్ వైర్ రకం	సింగిల్ వైర్	సింగిల్ వైర్
వెల్డింగ్ అవుట్పుట్ వేగం	200 ~ 1000 మిమీ/నిమి
టార్చ్ యొక్క కోణం:	45 ° జరిమానా సర్దుబాటు
హైడ్రాలిక్ పీడనం	≤14 MPa
ఫ్లక్స్ రికవరీ సిస్టమ్	2 సెట్లు
ఫ్లక్స్ హాప్పర్ యొక్క వాల్యూమ్	2 × 50L
ఇన్పుట్ కన్వేయర్ రోలర్:	12000 మిమీ
అవుట్పుట్ కన్వేయర్ రోలర్:	12000 మిమీ
ప్రధాన యంత్ర శక్తి	18.0 కిలోవాట్
హైడ్రాలిక్ వ్యవస్థ:	1SET
స్ట్రెయిట్నింగ్ యూనిట్	1 సెట్, మెషీన్‌లో ఇంటిగ్రేటెడ్
విద్యుత్ సరఫరా:	AC/380 V/50 Hz/3ph
నిఠారుగా సామర్ధ్యం	6-40 మిమీ

ఫీచర్ మరియు అప్లికేషన్

3-ఇన్ 1 హెచ్ బీమ్ వెల్డింగ్ పంక్తులు వెల్డింగ్ తర్వాత హెచ్ బీమ్, టి-బీమ్ అసెంబ్లీ, వెల్డింగ్ మరియు ఫ్లేంజ్ వైకల్యం యొక్క సంయుక్త పనితీరును కలిగి ఉన్నాయి. అందువల్ల ఇది హెచ్ బీమ్ మరియు టి బీమ్ ఉత్పత్తిని ఖచ్చితంగా మరియు వేగంగా గ్రహించగలదు. దీనికి ఈ క్రింది ప్రయోజనాలు ఉన్నాయి: సాధారణ ఆపరేషన్, తక్కువ శ్రమ ఖర్చు మరియు చిన్న కవరింగ్ ప్రాంతం.

ఈ పంక్తి మీరు వెల్డింగ్ చేయడానికి స్ట్రక్చరల్ స్టీల్ ప్లేట్ మందం ప్రకారం ఎంచుకోవడానికి రెండు ఐచ్ఛిక వెల్డింగ్ ప్రక్రియను కలిగి ఉంది:

ఎంపిక A: సింగిల్ ఆర్క్ ట్విన్ వైర్ వెల్డింగ్, వీటిలో నిక్షేపణ రేటు సాధారణ సింగిల్ ఆర్క్ సింగిల్ వైర్ మునిగిపోయిన ఆర్క్ వెల్డింగ్ కంటే 40% ఎక్కువ, SOT ఇది నిర్మాణానికి ప్రత్యేకంగా అనుకూలంగా ఉంటుంది, దీని యొక్క మందం 20 మిమీ కంటే తక్కువ.

ఎంపిక B: సింగిల్ ఆర్క్ సింగిల్ వైర్ వెల్డింగ్. ఇది ప్లేట్ మందం వెల్డింగ్ యొక్క పెద్ద శ్రేణికి అనువైనది.

వివరాలు

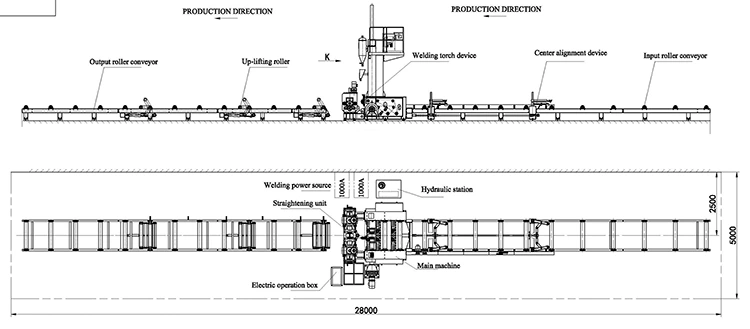

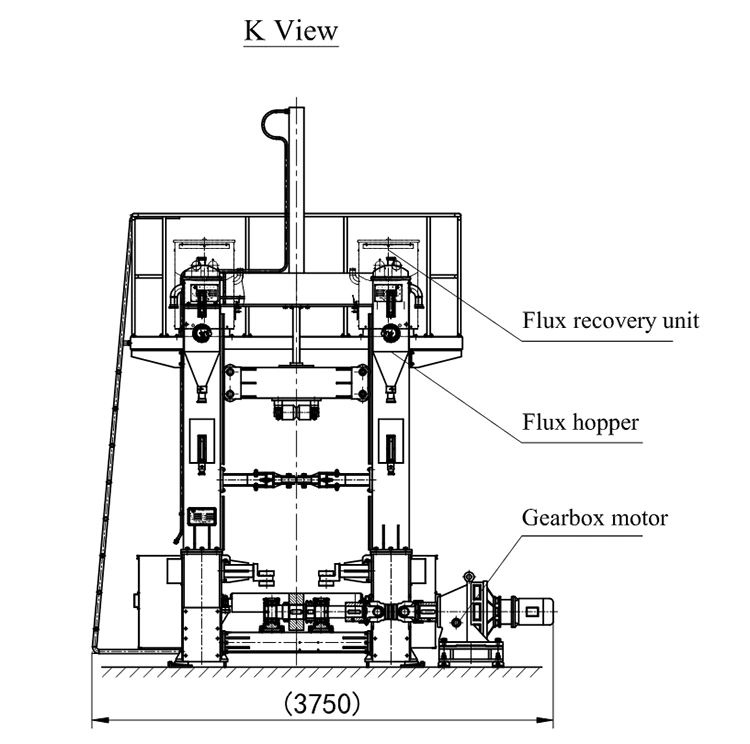

ప్రామాణిక ZHJ3-IN 1 H బీమ్ వెల్డింగ్ పంక్తులు ఒక ఇన్పుట్ రోలర్ టేబుల్, మెయిన్ వెల్డింగ్ మరియు స్ట్రెయిటనింగ్ స్టేషన్, అవుట్‌పుట్రోలర్ పట్టికను కలిగి ఉంటాయి. అక్కడ ప్రధాన వెల్డింగ్ మరియు స్ట్రెయిట్‌నింగ్ స్టేషన్ ఫ్లక్స్ రికవరీ యూనిట్లతో ఇన్‌స్టాల్ చేయబడినది, వెల్డింగ్ హెడ్ తో టార్చ్ మరియు బిగింపు పరికరాలు వెల్డింగ్ విద్యుత్ మూలాలు, హైడ్రాలిక్ స్టేషన్ మరియు కంట్రోల్‌పరేషన్ బాక్స్‌తో సహా ప్రామాణిక రేఖతో సహా.

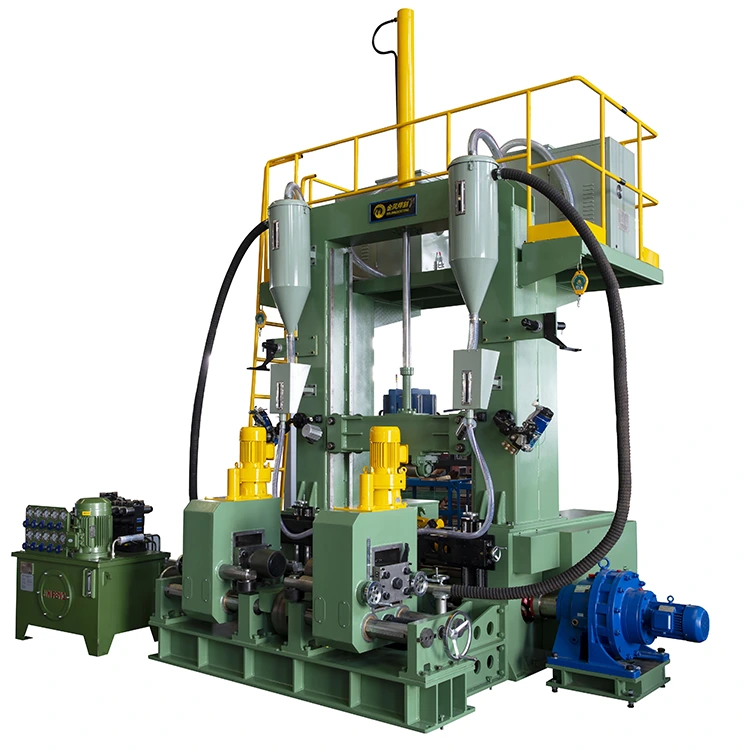

1. స్టాండర్డ్జ్జ్ 3-ఇన్ 1 హెచ్ బీమ్ వెల్డింగ్ పంక్తులు

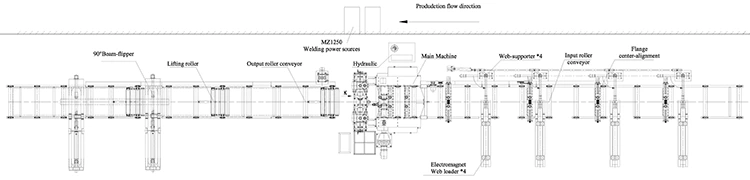

2. ఎంపిక 1:

కస్టమర్ల నుండి వేర్వేరు అభ్యర్థనల ప్రకారం, మేము Thezhj3-in 1 h బీమ్ వెల్డింగ్ లైన్ల కోసం కాన్ఫిగరేషన్‌ను కూడా ఈ క్రింది విధంగా అందిస్తాము:

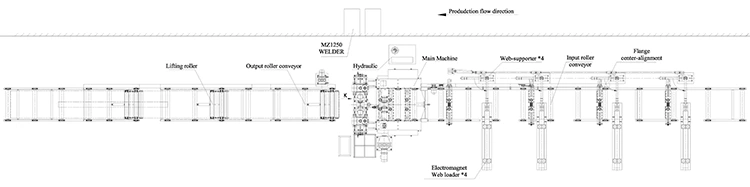

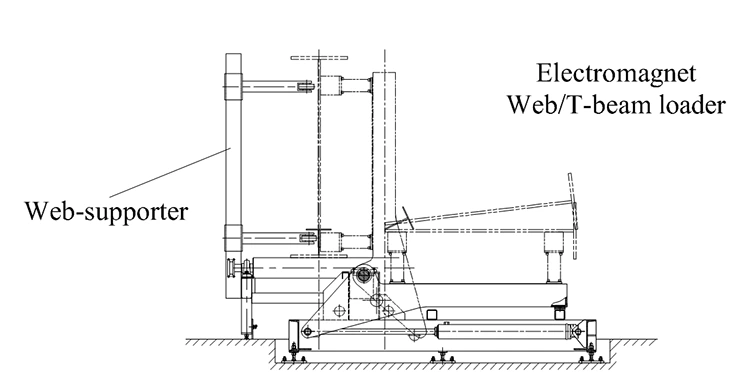

ప్రామాణిక 3-ఇన్ -1 హెచ్ బీమ్ వెల్డింగ్ లైన్ల ఆధారంగా, వెబ్-లోడర్ యొక్క ఒక సమితిని జోడించండి, ఇది 4 పిసిల మాగ్నెట్ లోడింగ్ ఆర్మ్ మరియు వెబ్ మద్దతుదారు యొక్క 4 పిసిల యొక్క ప్రతి వెబ్ లోడింగ్ ఆర్మ్ స్టీల్ వెబ్ ప్లేట్‌ను పట్టుకోవటానికి 2 పిసిల మాగ్నెట్ ఉంటుంది.

3. ఎంపిక 2:

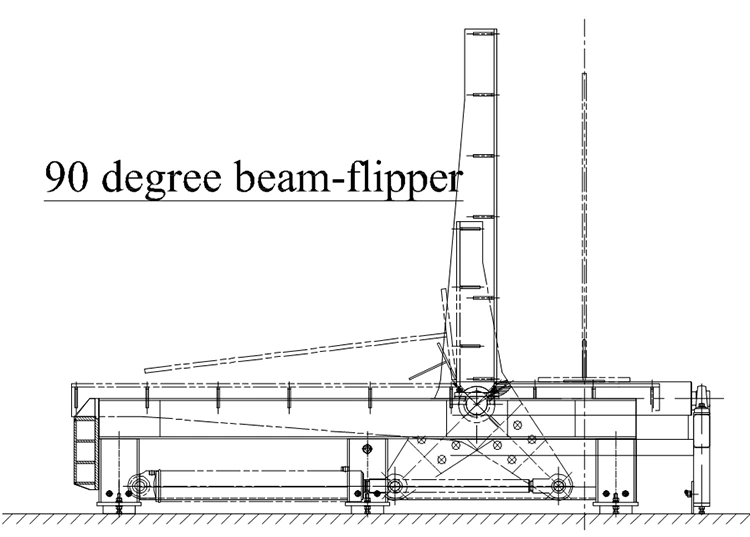

పై ఆధారంగా, వెల్డెడ్ బీమ్‌ను క్షితిజ సమాంతర స్థితిలో తారుమారు చేయడానికి అవుట్పుట్ రోలర్ టేబుల్‌పై 90 డిగ్రీల బీమ్ ఫ్లిప్పర్‌ను జోడించవచ్చు.

3. ఎంపిక 3:

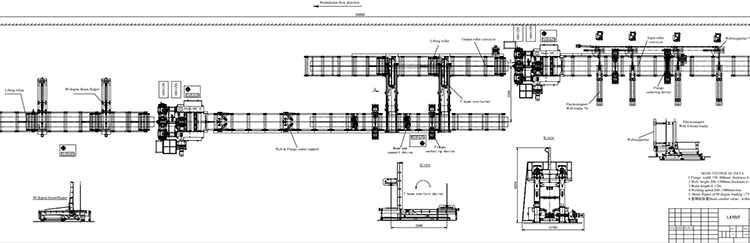

కొంతమంది కస్టమర్లు ఉత్పత్తి ఉత్పత్తిని పెంచాల్సిన అవసరం ఉంది, వారికి 2 సెట్ల వెల్డింగ్ స్టేషన్ కలిగి ఉండటానికి ఒక వెల్డింగ్ లైన్ అవసరం. వెల్డింగ్ 1 వ అంచు మరియు వెబ్ కోసం మొదటి వెల్డింగ్ స్టేషన్ టి పుంజం ఏర్పడటానికి, వెల్డింగ్ చేసిన టి-బీమ్ మరియు 2 వ అంచులను వెల్డింగ్ చేసిన 2 వ ఒకటి.

3.1 కాబట్టి ప్రామాణిక 3-ఇన్ -1 హెచ్ బీమ్ వెల్డింగ్ పంక్తుల ఆధారంగా, వెబ్-లోడర్ యొక్క ఒక సమితిని జోడించండి, ఇది 4 పిసిల మాగ్నెట్ లోడింగ్ ఆర్మ్ మరియు వెబ్ మద్దతుదారు యొక్క 4 పిసిల యొక్క ప్రతి వెబ్ లోడింగ్ ఆర్మ్ స్టీల్ వెబ్ ప్లేట్‌ను పట్టుకోవటానికి 2 పిసిల మాగ్నెట్ ఉన్నాయి.

3.2 180 డిగ్రీలలో టి-బీమ్‌ను తిప్పడానికి 1 సెట్ టి-బీమ్ ఓవర్‌టర్నర్‌ను జోడించడానికి మరియు 2 వ వెల్డింగ్ స్టేషన్ యొక్క ఇన్పుట్ రోలర్ టేబుల్‌పై 2 వ అంచుపై టి-బీమ్‌ను ఉంచడం.

3.3 వెల్డెడ్ పుంజంను క్షితిజ సమాంతర స్థితిలో తారుమారు చేయడానికి 2 వ వెల్డింగ్ స్టేషన్ యొక్క అవుట్పుట్ రోలర్ పట్టికలో 90 డిగ్రీల బీమ్ ఫ్లిప్పర్ యొక్క ఒక సెట్‌ను జోడించడానికి.

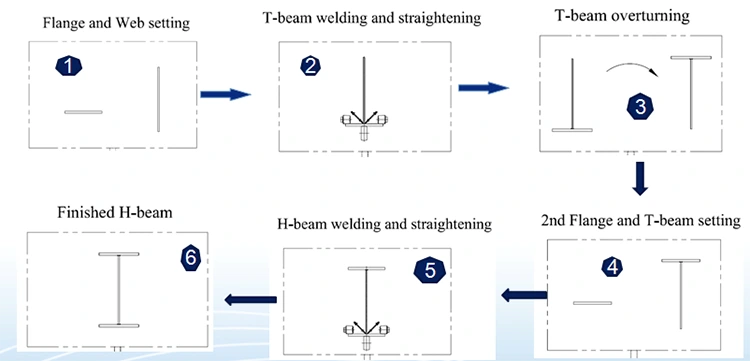

టి బీమ్ మరియు హెచ్-బీమ్ ఉత్పత్తి ప్రవాహం

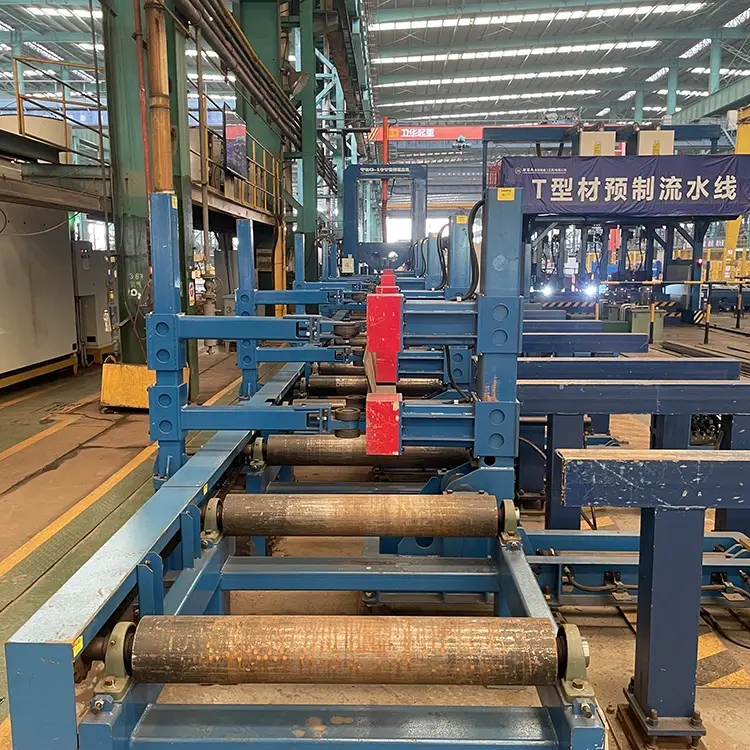

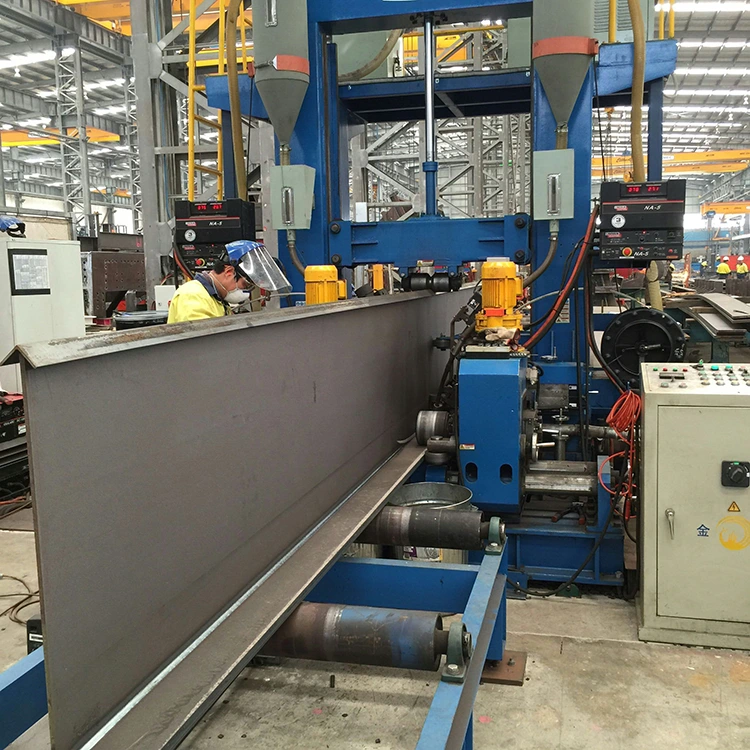

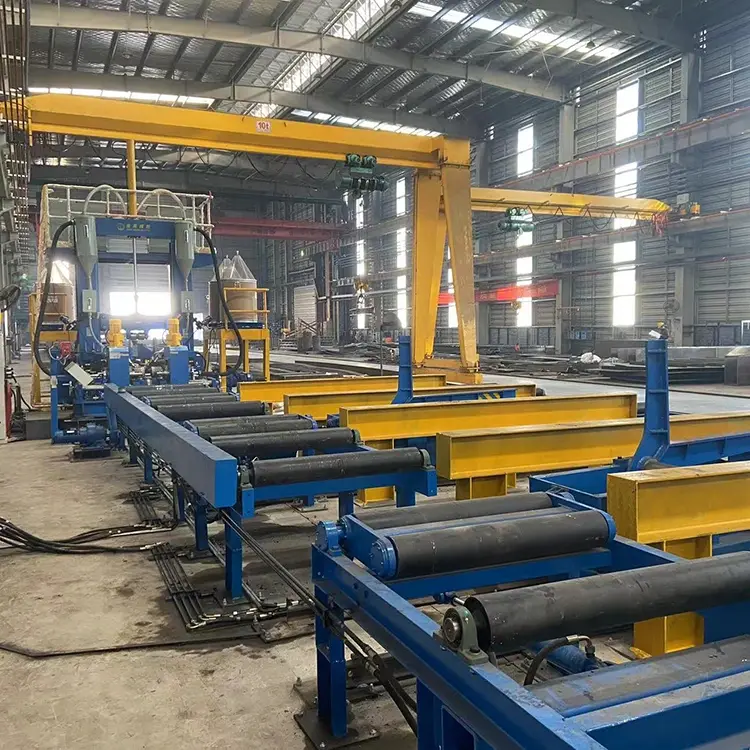

3-ఇన్ -1 ఇంటిగ్రేటెడ్ హెచ్-బీమ్ వెల్డింగ్ లైన్లు వినియోగదారుల కర్మాగారంలో వ్యవస్థాపించబడ్డాయి
