రోబోట్ ప్లాస్మా కట్టింగ్ మెషీన్స్

JINFENG® ఒక ప్రొఫెషనల్ చైనా తయారీదారు మరియు సరఫరాదారురోబోట్ ప్లాస్మా కట్టింగ్ మెషీన్స్సరసమైన ధరతో. దిరోబోట్ ప్లాస్మా కట్టింగ్ మెషీన్స్స్ట్రిప్స్‌ను ప్రాసెస్ చేయడానికి అధిక పనితీరు కలిగిన ఆటోమేటిక్ కట్టింగ్ లైన్, షిప్‌యార్డ్‌ల కోసం ఫ్యాట్ బార్‌లు, ఆక్సి-ఫ్యూయల్ కటింగ్ ప్లేట్ల నుండి లాంగ్ స్ట్రిప్‌లోకి, ఎడ్జ్ క్లీనింగ్, ఇంక్‌జెట్ మార్కింగ్, ప్లాస్మా కటింగ్.

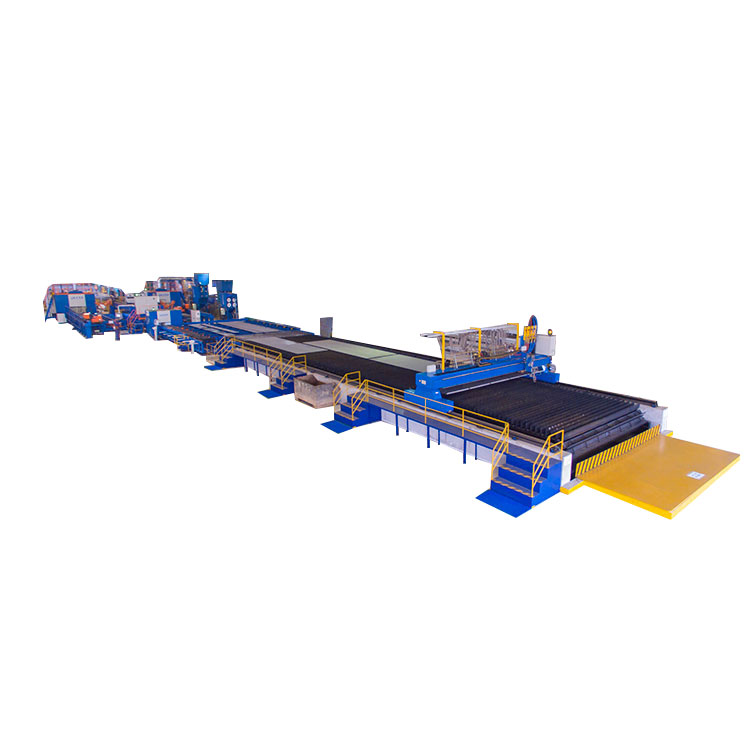

PBG400



రోబోట్ ప్లాస్మా కట్టింగ్ మెషీన్స్



అందరి కోసంరోబోట్ ప్లాస్మా కట్టింగ్ మెషీన్స్JINFENG WELDCUT ద్వారా తయారు చేయబడిన వాటికి 2 సంవత్సరాల వారంటీ ఉంటుంది మరియు వీటిలో రోలర్ టేబుల్‌లు, క్రాస్ కార్ట్, డస్ట్ ఫిల్టర్, ప్లాస్మా కట్టింగ్ సిస్టమ్ మరియు డాట్ పీన్ మార్కింగ్ డివైజ్, ఇంక్‌జెట్ రోబోట్‌తో మార్కింగ్ వంటి ఐచ్ఛిక ఫంక్షన్‌లు ఉంటాయి మరియు అన్ని CAD-CAM ఇంటర్‌ఫేస్‌లకు మద్దతు ఉంటుంది. PBGరోబోట్ ప్లాస్మా కట్టింగ్ మెషీన్స్వివిధ పరిశ్రమల నుండి తుది వినియోగదారులకు ఉత్పాదకతను పెంచడానికి అత్యంత అధునాతన రోబోటిక్ ప్లాస్మా కట్టింగ్ లైన్.



స్పెసిఫికేషన్లు



మోడల్	స్ట్రిప్	పొడవు	బరువు
		12000మి.మీ	1.5T
PBG400	100*5mm â 400*30మి.మీ
మద్దతు ప్లాస్మా కటింగ్, ప్లాస్మా మార్కింగ్, ఇంక్-జెట్ మార్కింగ్, CAD-CAM సాఫ్ట్‌వేర్



ఫీచర్ మరియు అప్లికేషన్



1.PBGరోబోట్ ప్లాస్మా కట్టింగ్ మెషీన్స్వివిధ పరికరాలతో అనుసంధానించబడిన అధిక ఆటోమేషన్ కట్టింగ్ లైన్‌లు. ఒక ఆపరేటర్ ద్వారా ఒక కీ ఆపరేషన్ ద్వారా, లైన్ మెటీరియల్ లోడింగ్, మల్టీ-హెడ్స్ ఆక్సిఫ్యూయల్ కట్టింగ్ మెషిన్ ద్వారా ప్లేట్ కటింగ్, ఎడ్జ్ క్లీనింగ్, ఇంక్‌జెట్ మార్కింగ్, ప్లాస్మా కటింగ్ మరియు పార్ట్స్ అన్‌లోడింగ్ నుండి ఆటోమేటిక్ ప్రాసెసింగ్‌ను ప్రారంభిస్తుంది.

2. లైన్ MES సిస్టమ్‌తో పూర్తిగా ఏకీకరణ కావచ్చు మరియు ఇంజనీర్‌లను పని చేసే సైట్‌కు పంపకుండా ఇంటర్నెట్ ద్వారా సమస్యలను పరిష్కరించడానికి రిమోట్ డయాగ్నసిస్‌ను సులభంగా నిర్వహించడానికి తయారీదారు నుండి ఇంజనీర్‌ల కోసం టీమ్ వ్యూయర్ ద్వారా రిమోట్ కంట్రోల్‌ని అనుమతించండి.

3.CNC వ్యవస్థ అన్ని ప్రధాన లైన్ సిస్టమ్‌పై పూర్తి నియంత్రణను అందిస్తుంది (రోబోట్, రోలర్ టేబుల్, క్రాస్ కన్వేయర్, కొలిచే కార్ట్ మరియు గ్రిప్పర్, మార్కింగ్ సిస్టమ్)ã

4.Tribon/AM నుండి సృష్టించబడిన *.gen ఫైల్‌లు, TEKLA డిజైన్ సాఫ్ట్‌వేర్ మరియు ఇతర ఫార్మాట్‌ల నుండి ఎగుమతి చేయబడిన DSTV ఫైల్‌లను చదవగలరు.

5.దిరోబోట్ ప్లాస్మా కట్టింగ్ మెషీన్స్షిప్‌బిల్డింగ్, షిప్‌యార్డ్ మరియు ఆఫ్‌షోర్‌లో ఫ్లాట్ ప్యానెల్, డబుల్ బాటమ్ నిర్మాణం, సబ్‌అసెంబ్లీలు, బల్క్‌హెడ్‌లు, వెబ్‌లు, వివిధ నాళాలు/షిప్‌ల కోసం మైక్రో ప్యానెల్ చేయడానికి స్టిఫెనర్‌ను ప్లాస్మా కటింగ్ కోసం విస్తృతంగా ఉపయోగిస్తున్నారు. PBG తోరోబోట్ ప్లాస్మా కట్టింగ్ మెషీన్స్, షిప్‌యార్డ్‌లు లేదా షిప్‌బిల్డింగ్ వాటి ఉత్పత్తిని పెంచుతాయి మరియు కార్మికులను తగ్గించగలవు.



వివరాలు



PBG400రోబోట్ ప్లాస్మా కట్టింగ్ మెషీన్స్కలిగి ఉన్నది:

మల్టీ-టార్చ్ ఆక్సి-ఫ్యూయల్ కట్టింగ్ మెషిన్

రోలర్ కన్వేయర్లు

ఎడ్జ్ క్లీనింగ్ లైన్

ఎడ్జ్ చాంఫరింగ్ యంత్రం

క్రాస్ కన్వేయర్లు

రోబోట్ చేతితో ఇంక్ మార్కింగ్

ఇన్‌పుట్ రోలర్ టేబుల్

డస్ట్ ఫిల్టర్‌తో రోబోట్ ప్లాస్మా కట్టింగ్ ఛాంబర్

చిన్న భాగం సార్టింగ్ బెల్ట్-ప్లేట్ కన్వేయర్

దీర్ఘ భాగం కోసం అవుట్పుట్ రోలర్ టేబుల్

సుదీర్ఘ భాగానికి పట్టికను స్వీకరించడం

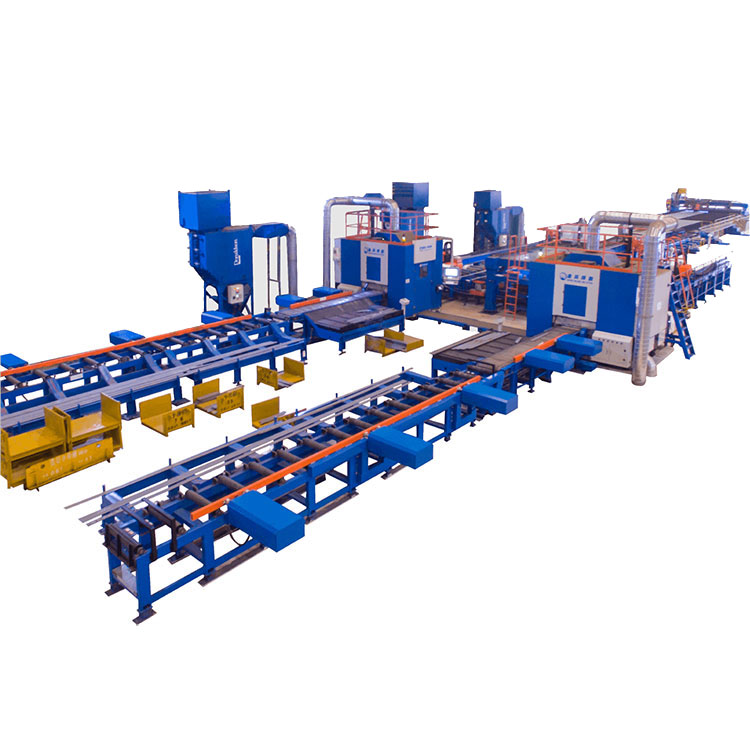

నిర్మాణ వీక్షణ

మల్టీ-టార్చ్ ఆక్సి-ఫ్యూయల్ కట్టింగ్ మెషిన్

ఆక్సీ-ఇంధన కట్టింగ్ మెషీన్‌లో స్టీల్ ప్లేట్‌ను రేఖాంశంగా కత్తిరించడానికి బహుళ టార్చెస్ అమర్చబడి ఉంటుంది. యంత్రం క్రేన్ స్ట్రక్చర్‌లో రూపొందించబడింది మరియు లాంగ్ స్ట్రిప్‌ను బఫ్లర్ రోలర్ టేబుల్‌కి తరలించడానికి రోలింగ్ టేబుల్‌తో ఏకీకృతం చేయబడింది. మంటను కత్తిరించిన తర్వాత పొడవైన స్ట్రిప్స్‌ను క్రేన్ లేదా మాన్యువల్ అన్‌లోడ్ చేయాల్సిన అవసరం లేదు.



ఎడ్జ్ క్లీనింగ్ లైన్

PBG400కి ఎడ్జ్ క్లీనింగ్ లైన్‌ని ఏకీకృతం చేయడం ద్వారారోబోట్ ప్లాస్మా కట్టింగ్ మెషీన్స్, ప్రొఫైల్‌ల అంచు నుండి ప్రైమ్ పెయింట్‌ను తొలగించడానికి బ్రష్ వీల్స్‌ని ఉపయోగించడం ద్వారా, స్ట్రిప్ కటింగ్ ఆక్సి ఫ్లేమ్ కటింగ్‌లోని స్లాగ్ మరియు బర్ర్స్‌లను తొలగించడానికి గ్రైండింగ్ వీల్స్‌ని ఉపయోగించడం ద్వారా, అక్కడ వెల్డింగ్ ఉంటుంది, తదుపరి ప్రాసెసింగ్‌లో వెల్డింగ్ నాణ్యతను పెంచుతుంది.



ఎడ్జ్ చాంఫరింగ్ యంత్రం

PBG400కి ఎడ్జ్ చాంఫరింగ్ మెషీన్‌ను ఏకీకృతం చేయడం ద్వారారోబోట్ ప్లాస్మా కట్టింగ్ మెషీన్స్, ఫ్లాట్ బార్ యొక్క 4 అంచులపై నొక్కడానికి నొక్కడం చక్రాలను ఉపయోగించడం ద్వారా, థర్మల్ కటింగ్ తర్వాత పదునైన అంచుతో R2-R3 రౌండ్ ఎడ్జ్‌లో 4 అంచుని ఆకృతి చేయడానికి లాంగ్ స్ట్రిప్, తదుపరి ప్రాసెసింగ్‌లో పెయింటింగ్ కోసం మంచి ఉపరితలం ఉంటుంది.



ఇంక్జెట్ మార్కింగ్ రోబోట్

రోబోట్ చేతికి ఇంక్‌జెట్ మార్కింగ్ హెడ్‌ని ఇన్‌స్టాల్ చేయడానికి. లాంగ్ స్ట్రిప్ స్టీల్ బార్ యొక్క మొత్తం పొడవుపై ఇంక్ మార్కింగ్‌ను పూర్తి చేయడానికి రోబోట్ ఫ్లాట్ బార్ పొడవునా కదులుతోంది. ప్రొఫైల్‌పై ఇంక్ ప్రింటింగ్ తర్వాత, ప్రొఫైల్ అసలు స్థానానికి తిరిగి రావాల్సిన అవసరం లేదు, ఆపై PBG400కి తరలించబడుతుందిరోబోట్ ప్లాస్మా కట్టింగ్ మెషీన్స్ప్లాస్మా కట్టింగ్ కోసం కట్టింగ్ చాంబర్.



రోబోట్ కటింగ్ చాంబర్

ప్రొఫైల్‌లపై అధిక నాణ్యత కటింగ్‌ను అమలు చేయడానికి కటింగ్ చాంబర్ లోపల 6 యాక్సిస్ రోబోట్ ఆర్మ్‌ను ఇన్‌స్టాల్ చేయడం ద్వారా. ఇది మొత్తం PBG400 యొక్క కీలక భాగంరోబోట్ ప్లాస్మా కట్టింగ్ మెషీన్స్ప్లాస్మా కట్టింగ్ కోసం కట్టింగ్ చాంబర్.

బెల్ట్-ప్లేట్ కన్వేయర్ మరియు రిసీవింగ్ టేబుల్

కటింగ్ చాంబర్ తర్వాత బెల్ట్-ప్లేట్ కన్వేయర్‌ను అమర్చడం ద్వారా, PBG400రోబోట్ ప్లాస్మా కట్టింగ్ మెషీన్స్చిన్న భాగాలను స్వయంచాలకంగా క్రమబద్ధీకరించవచ్చు మరియు భాగాలను ఆటోమేటిక్ అవుట్‌పుట్ చేయవచ్చు. ఆపరేటర్ చిన్న భాగాలను సులభంగా నిర్వహించడం కోసం చిన్న భాగాన్ని రిసీవింగ్ టేబుల్‌కి పుషర్ నెట్టబడుతుంది.



లాంగ్ పార్ట్ పుషర్ మరియు రిసీవింగ్ టేబుల్

లాంగ్ పార్ట్ పషర్ అవుట్‌పుట్ రోలర్ టేబుల్‌కి ఏకీకృతం చేయబడింది, ఎక్కువ భాగం ఇక్కడ అవుట్‌పుట్ రోలర్ టేబుల్‌కి వచ్చినప్పుడు, పుషర్ స్వయంచాలకంగా లాంగ్ పార్ట్ రిసీవింగ్ టేబుల్‌పై పడేలా చేస్తుంది.
