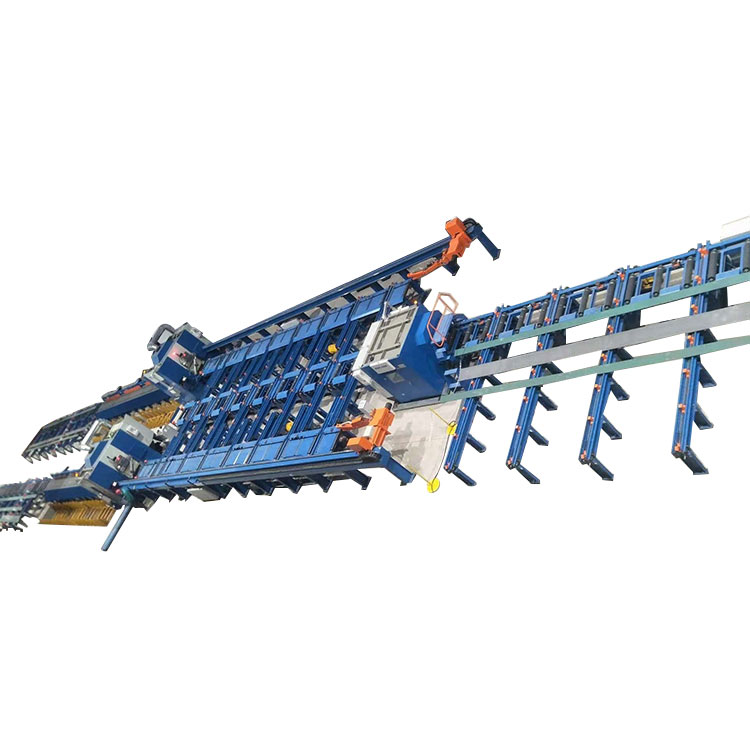

ప్రొఫైల్ రోబోట్ కట్టింగ్ లైన్

JINFENG® యొక్క ప్రొఫెషనల్ చైనా తయారీదారు మరియు సరఫరాదారుప్రొఫైల్ రోబోట్ కట్టింగ్ లైన్సరసమైన ధరతో రు. దిప్రొఫైల్ రోబోట్ కట్టింగ్ లైన్లు అనేది రోబోట్ ఆర్మ్‌తో బల్బ్, స్ట్రిప్, యాంగిల్స్, టి-బీమ్, ఛానల్, హెచ్ బీమ్ లేదా ఐ బీమ్ యొక్క వివిధ స్టీల్ ప్రొఫైల్‌లపై ప్లాస్మా కట్టింగ్‌ను అమలు చేయడానికి అధిక పనితీరు గల ప్లాస్మా రోబోటిక్ కట్టింగ్ సిస్టమ్.

PRG 600



ప్రొఫైల్ రోబోట్ కట్టింగ్ లైన్



అందరి కోసంప్రొఫైల్ రోబోట్ కట్టింగ్ లైన్JINFENG WELDCUT ద్వారా తయారు చేయబడిన s మరియు ప్లాస్మా కట్టింగ్ మెషీన్‌లు 2 సంవత్సరాల వారంటీని కలిగి ఉంటాయి మరియు ఇవి క్రేన్ లోడింగ్, ఎడ్జ్ క్లీనింగ్, ఇంక్‌జెట్ మార్కింగ్, అన్ని CAD-CAM ఇంటర్‌ఫేస్‌లను ఎంపికలుగా సపోర్ట్ చేస్తాయి. PRGప్రొఫైల్ రోబోట్ కట్టింగ్ లైన్వివిధ పరిశ్రమల నుండి తుది వినియోగదారులకు ఉత్పాదకతను పెంచడానికి అత్యంత అధునాతన రోబోటిక్ ప్లాస్మా కట్టింగ్ లైన్.



స్పెసిఫికేషన్లు



మోడల్	బల్బ్	స్ట్రిప్	కోణం	ఇ-కోణం	T- పుంజం	ఛానెల్	H-బీమ్	పొడవు	బరువు
PRG 400	80*5mm â 400*20మి.మీ	100*5mm â 400*20మి.మీ	100*75mm- 300*150మి.మీ	75*75mm- 180*180మి.మీ	100*50mm- 350*150మి.మీ	100*50mm- 400*115మి.మీ	N/A	12000మి.మీ	1.5T
PRG 600	80*5mm â 550*20మి.మీ	100*5mm â 600*30మి.మీ	100*75mm- 500*150మి.మీ	75*75mm- 220*220మి.మీ	100*50mm- 500*200మి.మీ	100*50mm- 400*200మి.మీ	150*150mm- 400*200మి.మీ	12000మి.మీ	2.5T
ప్లాస్మా కట్టింగ్, ప్లాస్మా మార్కింగ్, ఇంక్‌జెట్ మార్కింగ్, CAD-CAM సాఫ్ట్‌వేర్‌కు మద్దతు ఇవ్వండి



ఫీచర్ మరియు అప్లికేషన్

1. PRGప్రొఫైల్ రోబోట్ కట్టింగ్ లైన్s అనేది ABB సిక్స్ యాక్సిస్ రోబోట్ ఆర్మ్‌తో అనుసంధానించబడిన అధిక ఆటోమేషన్ కట్టింగ్ పరికరం. ఒక ఆపరేటర్ ద్వారా ఒక కీ ఆపరేషన్ ద్వారా, లైన్ మెటీరియల్ లోడింగ్ మరియు ప్లాస్మా కటింగ్ తర్వాత పార్ట్‌లను అన్‌లోడ్ చేయడం నుండి ఆటోమేటిక్ ప్రాసెసింగ్‌ను ప్రారంభిస్తుంది.

2. లైన్ MES సిస్టమ్‌తో పూర్తిగా ఏకీకరణ కావచ్చు మరియు ఇంజనీర్‌లను పని చేసే సైట్‌కు పంపకుండా ఇంటర్నెట్ ద్వారా సమస్యలను పరిష్కరించడానికి రిమోట్ డయాగ్నసిస్‌ను సులభంగా నిర్వహించడానికి తయారీదారు నుండి ఇంజనీర్‌ల కోసం టీమ్ వ్యూయర్ ద్వారా రిమోట్ కంట్రోల్‌ని అనుమతించండి.

3.CNC వ్యవస్థ అన్ని ప్రధాన లైన్ సిస్టమ్‌పై పూర్తి నియంత్రణను అందిస్తుంది (రోబోట్, రోలర్ టేబుల్, క్రాస్ కన్వేయర్, కొలిచే కార్ట్ మరియు గ్రిప్పర్, మార్కింగ్ సిస్టమ్)ã

4.Tribon/AM నుండి సృష్టించబడిన *.gen ఫైల్‌లు, TEKLA డిజైన్ సాఫ్ట్‌వేర్ మరియు ఇతర ఫార్మాట్‌ల నుండి ఎగుమతి చేయబడిన DSTV ఫైల్‌లను చదవగలరు.

5.ఇదిప్రొఫైల్ రోబోట్ కట్టింగ్ లైన్ఫ్లాట్ ప్యానెల్, డబుల్ బాటమ్ నిర్మాణం, సబ్‌అసెంబ్లీలు, బల్క్‌హెడ్‌లు, వెబ్‌లు, వివిధ నౌకలు/షిప్‌ల కోసం మైక్రో ప్యానెల్‌లను తయారు చేయడానికి స్టిఫెనర్‌ను ప్లాస్మా కటింగ్ కోసం షిప్‌బిల్డింగ్, షిప్‌యార్డ్ మరియు ఆఫ్‌షోర్‌లో విస్తృతంగా ఉపయోగిస్తున్నారు. PRG తోప్రొఫైల్ రోబోట్ కట్టింగ్ లైన్s, షిప్‌యార్డ్‌లు లేదా షిప్‌బిల్డింగ్ వాటి ఉత్పత్తిని పెంచుతాయి మరియు కార్మికులను తగ్గించగలవు.



వివరాలు

PRGప్రొఫైల్ రోబోట్ కట్టింగ్ లైన్లు వీటిని కలిగి ఉంటాయి:

ప్రొఫైల్ లోడింగ్ క్రేన్

ఎడ్జ్ క్లీనింగ్ లైన్:

ప్రొఫైల్ లోడింగ్ కోసం క్రాస్ కన్వేయర్లు

ఇన్పుట్ రోలర్ టేబుల్

డస్ట్ ఫిల్టర్‌తో చాంబర్‌ను శుభ్రపరచడం.

అవుట్పుట్ రోలర్ టేబుల్.

బఫ్లర్ కోసం క్రాస్ కన్వేయర్

లోడ్ చేయడానికి క్రాస్ కన్వేయర్

కొలిచే కార్ట్ మరియు గ్రిప్పర్

ఇన్‌పుట్ రోలర్ టేబుల్

ఇంక్‌జెట్ మార్కింగ్ పరికరం,

డస్ట్ ఫిల్టర్‌తో రోబోట్ ప్లాస్మా కట్టింగ్ ఛాంబర్

చిన్న భాగం సార్టింగ్ బెల్ట్-ప్లేట్ కన్వేయర్

దీర్ఘ భాగం కోసం అవుట్పుట్ రోలర్ టేబుల్

పొడవైన భాగాల కోసం క్రాస్ కన్వేయర్

క్రేన్‌లను అన్‌లోడ్ చేస్తోంది



నిర్మాణ వీక్షణ



ఎడ్జ్ క్లీనింగ్ లైన్



PRGకి ఎడ్జ్ క్లీనింగ్ లైన్‌ని ఏకీకృతం చేయడం ద్వారాప్రొఫైల్ రోబోట్ కట్టింగ్ లైన్s, వెల్డింగ్ ఉండే ప్రొఫైల్‌ల అంచు నుండి ప్రధాన పెయింట్‌ను తొలగించడానికి బ్రష్ వీల్స్‌ని ఉపయోగించడం ద్వారా, తదుపరి ప్రాసెసింగ్‌లో వెల్డింగ్ నాణ్యతను పెంచవచ్చు.



కొలిచే కార్ట్ మరియు గ్రిప్పర్



ప్రొఫైల్ ఫీడ్ పొడవును కొలవడానికి అదే సమయంలో ప్రొఫైల్‌ను కటింగ్ చాంబర్‌లోకి ఫీడ్ చేయడం.



ఇంక్జెట్ మార్కర్



అక్షరాలు, సంఖ్యలు, చిహ్నాలు మరియు బెండింగ్ లైన్ (విలోమ పంక్తులు) ముద్రించడానికి ఇంక్జెట్ మార్కింగ్ పరికరం ద్వారా



రోబోట్ కటింగ్ చాంబర్



ప్రొఫైల్‌లపై అధిక నాణ్యత కటింగ్‌ను అమలు చేయడానికి కటింగ్ ఛాంబర్ లోపల 6 యాక్సిస్ రోబోట్ ఆర్మ్‌ను ఇన్‌స్టాల్ చేయడం ద్వారా.



కటింగ్ చాంబర్ తర్వాత బెల్ట్-ప్లేట్ కన్వేయర్ అమర్చడం ద్వారా, PRGప్రొఫైల్ రోబోట్ కట్టింగ్ లైన్s స్వయంచాలకంగా చిన్న భాగాలను క్రమబద్ధీకరించగలదు మరియు భాగాలను ఆటోమేటిక్ అవుట్‌పుట్ చేయగలదు.
