ప్లాస్మా కట్టింగ్ స్ట్రక్చరల్ ఫ్యాబ్రికేషన్ సిస్టమ్స్

JINFENG® ఒక ప్రొఫెషనల్ చైనా తయారీదారు మరియు సరఫరాదారుప్లాస్మా కట్టింగ్ స్ట్రక్చరల్ ఫ్యాబ్రికేషన్ సిస్టమ్స్సరసమైన ధరతో. దిప్లాస్మా కట్టింగ్ స్ట్రక్చరల్ ఫ్యాబ్రికేషన్ సిస్టమ్స్రోబోట్ ఆర్మ్‌తో H బీమ్ (I బీమ్), స్ట్రిప్, యాంగిల్స్, ఛానల్ మరియు స్క్వేర్/దీర్ఘచతురస్ర ట్యూబ్ యొక్క వివిధ స్టీల్ ప్రొఫైల్‌లపై ప్లాస్మా కట్టింగ్‌ను అమలు చేయడానికి అధిక పనితీరు గల ప్లాస్మా కోపింగ్ మెషీన్‌లు.

PKG500L



ప్లాస్మా కట్టింగ్ స్ట్రక్చరల్ ఫ్యాబ్రికేషన్ సిస్టమ్స్



అందరి కోసంప్లాస్మా కట్టింగ్ స్ట్రక్చరల్ ఫ్యాబ్రికేషన్ సిస్టమ్స్మరియు JINFENG WELDCUT ద్వారా తయారు చేయబడిన ప్లాస్మా కట్టింగ్ మెషీన్‌లకు 2 సంవత్సరాల వారంటీ ఉంటుంది మరియు రోలర్ టేబుల్‌లు, క్రాస్ కార్ట్, డస్ట్ ఫిల్టర్, ప్లాస్మా కట్టింగ్ సిస్టమ్ మరియు డాట్ పీన్ మార్కింగ్ పరికరం, లేజర్ మార్కింగ్, లేజర్ ద్వారా రంధ్రాలను కత్తిరించడం వంటి ఐచ్ఛిక ఫంక్షన్‌లు మరియు అన్ని CAD-CAM ఇంటర్‌ఫేస్‌లకు మద్దతునిస్తాయి. PKGప్లాస్మా కట్టింగ్ స్ట్రక్చరల్ ఫ్యాబ్రికేషన్ సిస్టమ్స్వివిధ పరిశ్రమల నుండి తుది వినియోగదారులకు ఉత్పాదకతను పెంచడానికి అత్యంత అధునాతన రోబోటిక్ ప్లాస్మా కట్టింగ్ లైన్.



స్పెసిఫికేషన్లు



మోడల్	H-బీమ్	స్ట్రిప్	కోణం	ఇ-కోణం	ఛానెల్	SQ పైపు	పొడవు	బరువు
							12000మి.మీ	12T
PKG500L	150*120mm- 1000*500మి.మీ	100*5mm â 1000*30మి.మీ	100*75mm- 500*150మి.మీ	75*75mm- 220*220మి.మీ	100*50mm- 1000*500మి.మీ	150*150mm- 500*400మి.మీ
ప్లాస్మా కటింగ్, ప్లాస్మా మార్కింగ్, లేజర్ కట్టింగ్, లేజర్ మార్కింగ్, డాట్ పీన్ మార్కింగ్, CAD-CAM సాఫ్ట్‌వేర్‌కు మద్దతు ఇవ్వండి



ఫీచర్ మరియు అప్లికేషన్



1.PKG500Lప్లాస్మా కట్టింగ్ స్ట్రక్చరల్ ఫ్యాబ్రికేషన్ సిస్టమ్స్ABB సిక్స్ యాక్సిస్ రోబోట్ ఆర్మ్‌తో అనుసంధానించబడిన అధిక ఆటోమేషన్ కట్టింగ్ పరికరాలు. ఒక ఆపరేటర్ ద్వారా ఒక కీ ఆపరేషన్ ద్వారా, లైన్ మెటీరియల్ లోడింగ్ మరియు ప్లాస్మా కటింగ్ తర్వాత భాగాలను అన్‌లోడ్ చేయడం నుండి ఆటోమేటిక్ ప్రాసెసింగ్‌ను ప్రారంభిస్తుంది.

2. ఒక PKG500Lప్లాస్మా కట్టింగ్ స్ట్రక్చరల్ ఫ్యాబ్రికేషన్ సిస్టమ్స్ఒక ఆపరేటర్‌తో భర్తీ చేయవచ్చు:

బీమ్ డ్రిల్లింగ్ లైన్

బ్యాండ్సా

కోణ రేఖ

ప్లేట్/బార్ ప్రాసెసింగ్ లైన్

కోపింగ్ మెషిన్

మార్కింగ్ మెషిన్



3. లైన్ MES సిస్టమ్‌తో పూర్తిగా అనుసంధానించబడి ఉంటుంది మరియు ఇంజనీర్‌లను పని చేసే సైట్‌కి పంపకుండా ఇంటర్నెట్ ద్వారా సమస్యలను పరిష్కరించడానికి రిమోట్ డయాగ్నసిస్‌ను సులభంగా నిర్వహించడానికి తయారీదారు నుండి ఇంజనీర్‌లకు టీమ్ వ్యూయర్ ద్వారా రిమోట్ కంట్రోల్‌ని అనుమతించండి.

3.CNC వ్యవస్థ అన్ని ప్రధాన లైన్ సిస్టమ్‌పై పూర్తి నియంత్రణను అందిస్తుంది (రోబోట్, రోలర్ టేబుల్, క్రాస్ కన్వేయర్, కొలిచే కార్ట్ మరియు గ్రిప్పర్, మార్కింగ్ సిస్టమ్)ã

4.Tribon/AM నుండి సృష్టించబడిన *.gen ఫైల్‌లు, TEKLA డిజైన్ సాఫ్ట్‌వేర్ మరియు ఇతర ఫార్మాట్‌ల నుండి ఎగుమతి చేయబడిన DSTV ఫైల్‌లను చదవగలరు.

5. ఈ PKG500Lప్లాస్మా కట్టింగ్ స్ట్రక్చరల్ ఫ్యాబ్రికేషన్ సిస్టమ్స్ఉక్కు నిర్మాణంలో విస్తృతంగా ఉపయోగించబడుతుంది (భవన నిర్మాణాలు, వంతెనలు, రైల్‌రోడ్, ట్రైలర్‌లు, రైలు వ్యాగన్‌లు, మెట్ల స్ట్రింగర్లు, హ్యాండ్‌రైల్స్ మరియు ఇతర ద్వితీయ ఉక్కు తయారీకి ప్లాస్మా బీమ్ కోపింగ్), ఉక్కు నిర్మాణం మరియు ఆఫ్‌షోర్ (టాప్ సైట్‌లకు బీమ్ కోపింగ్, లివింగ్ క్వార్టర్స్, సబ్‌సీ ఫోల్డ్ ఫ్రేమ్‌లు, సబ్‌సీ ఫోల్డ్ ఫ్రేమ్‌లు, సబ్‌సీ ఫోల్డ్ ఫ్రేమ్‌లు, సబ్‌సీ ఫోల్డ్ నిర్మాణాలు నేను స్కిడ్‌లు, సబ్‌సీ స్ట్రక్చర్‌లు మరియు సపోర్ట్ ఫ్రేమ్‌ల కోసం పోరాడుతున్నాను మరియు ఆన్‌షోర్‌లో వర్తింపజేస్తున్నాను.





వివరాలు



ఈ PKG500Lప్లాస్మా కట్టింగ్ స్ట్రక్చరల్ ఫ్యాబ్రికేషన్ సిస్టమ్స్కలిగి ఉన్నది:

క్రాస్ కార్ట్

కొలిచే కార్ట్ మరియు గ్రిప్పర్

ఇన్‌పుట్ రోలర్ టేబుల్

రోబోట్ ప్లాస్మా కట్టింగ్ చాంబర్

అవుట్పుట్ రోలర్ టేబుల్

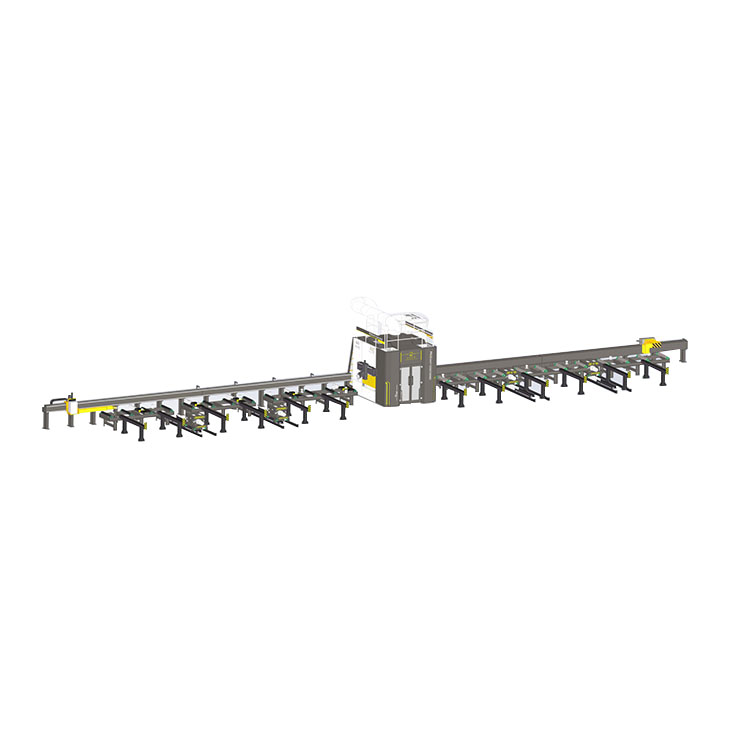

నిర్మాణ వీక్షణ

క్రాస్ కార్ట్ - లోడ్ అవుతోంది

PKG500L యొక్క ఇన్‌పుట్ రోలర్ టేబుల్‌కి క్రాస్ కార్ట్‌ని ఏకీకృతం చేయడం ద్వారాప్లాస్మా కట్టింగ్ స్ట్రక్చరల్ ఫ్యాబ్రికేషన్ సిస్టమ్స్, క్రేన్ ప్రమాదాన్ని 0కి తగ్గించడానికి క్రేన్‌ను ఉపయోగించకుండా, H కిరణాలు మరియు ఇతర ప్రొఫైల్‌లను అవసరమైన ప్రదేశానికి తరలించవచ్చు.

కొలిచే కార్ట్ మరియు గ్రిప్పర్

ప్రొఫైల్ ఫీడ్ పొడవును కొలవడానికి అదే సమయంలో ప్రొఫైల్‌ను కట్టింగ్ చాంబర్‌లోకి ఫీడ్ చేయడం.

డాట్ పీన్ మార్కింగ్ పరికరం

పార్ట్ నంబర్ యొక్క శాశ్వత ట్రేస్బిలిటీ మార్కింగ్‌ను అందించండి.

లేజర్ కట్టింగ్ హెడ్

అధిక ఖచ్చితత్వం మరియు అధిక నాణ్యతతో H బీమ్ యొక్క వెబ్‌లో లేజర్ ద్వారా రంధ్రాలను కత్తిరించడం అందించండి.



రోబోట్ కటింగ్ చాంబర్

ప్రొఫైల్‌లపై అధిక నాణ్యత కటింగ్‌ను అమలు చేయడానికి కటింగ్ చాంబర్ లోపల 6 యాక్సిస్ రోబోట్ ఆర్మ్‌ను ఇన్‌స్టాల్ చేయడం ద్వారా.

ఆపరేషన్ కన్సోల్

టచ్ స్క్రీన్‌తో 19 అంగుళాల LCD.



ఇన్‌పుట్/అవుట్‌పుట్ రోలర్ పట్టికలు

రోలర్ టేబుల్స్ పని చేయడం ద్వారా, H-బీమ్ కోపింగ్ మెషీన్లు శ్రమను తగ్గించడానికి మరియు ఉత్పత్తిని పెంచడానికి అధిక ఆటోమేషన్ రన్నింగ్‌ను సాధిస్తాయి.

క్రాస్ కార్ట్ â అన్‌లోడ్ చేస్తోంది

PKG500L యొక్క అవుట్‌పుట్ రోలర్ టేబుల్‌కి క్రాస్ కార్ట్‌ని ఏకీకృతం చేయడం ద్వారాప్లాస్మా కట్టింగ్ స్ట్రక్చరల్ ఫ్యాబ్రికేషన్ సిస్టమ్స్, క్రేన్ ప్రమాదాన్ని 0కి తగ్గించడానికి క్రేన్‌ను ఉపయోగించకుండా, కత్తిరించిన తర్వాత భాగాలను అవసరమైన ప్రదేశానికి తరలించవచ్చు.
