ప్రొఫైల్ ప్లాస్మా కట్టింగ్ లైన్

JINFENG® యొక్క ప్రొఫెషనల్ చైనా తయారీదారు మరియు సరఫరాదారుప్రొఫైల్ ప్లాస్మా కట్టింగ్ లైన్సరసమైన ధరతో రు. దిప్రొఫైల్ ప్లాస్మా కట్టింగ్ లైన్లు అనేది బల్బ్, స్ట్రిప్, యాంగిల్స్, టి-బీమ్, ఛానల్, హెచ్ బీమ్ లేదా ఐ బీమ్ యొక్క వివిధ స్టీల్ ప్రొఫైల్‌లపై ప్లాస్మా కట్టింగ్‌ను రోబోట్ ఆర్మ్‌తో అమలు చేయడానికి ప్లాస్మా రోబోట్ ప్రొఫైల్ కట్టింగ్ లైన్‌లు.

PRG 400



ప్రొఫైల్ ప్లాస్మా కట్టింగ్ లైన్s



అందరి కోసంప్రొఫైల్ ప్లాస్మా కట్టింగ్ లైన్JINFENG WELDCUT ద్వారా తయారు చేయబడిన s మరియు ప్లాస్మా కట్టింగ్ మెషీన్‌లు 2 సంవత్సరాల వారంటీని కలిగి ఉంటాయి మరియు రోలర్ టేబుల్స్, క్రాస్ కన్వేయర్, ఇంక్‌జెట్ మార్కింగ్, డస్ట్ ఫిల్టర్, ప్లాస్మా కట్టింగ్ సిస్టమ్, అవుట్‌పుట్ బెల్ట్-ప్లేట్ కన్వేయర్, టిల్టర్‌లు మరియు అన్ని CAD-CAMలకు మద్దతు ఇచ్చే ఐచ్ఛిక భాగాలను కలిగి ఉంటాయి. PRGప్రొఫైల్ ప్లాస్మా కట్టింగ్ లైన్వివిధ పరిశ్రమల నుండి తుది వినియోగదారులకు ఉత్పాదకతను పెంచడానికి అత్యంత అధునాతన రోబోటిక్ ప్లాస్మా కట్టింగ్ లైన్.



స్పెసిఫికేషన్లు



మోడల్	బల్బ్	స్ట్రిప్	కోణం	ఇ-కోణం	T- పుంజం	ఛానెల్	H-బీమ్	పొడవు	బరువు
PRG 400	80*5mm â 400*20మి.మీ	100*5mm â 400*20మి.మీ	100*75mm- 300*150మి.మీ	75*75mm- 180*180మి.మీ	100*50mm- 350*150మి.మీ	100*50mm- 400*115మి.మీ	N/A	12000మి.మీ	1.5T
PRG 600	80*5mm â 550*20మి.మీ	100*5mm â 600*30మి.మీ	100*75mm- 500*150మి.మీ	75*75mm- 220*220మి.మీ	100*50mm- 500*200మి.మీ	100*50mm- 400*200మి.మీ	150*150mm- 400*200మి.మీ	12000మి.మీ	2.5T
ప్లాస్మా కట్టింగ్, ప్లాస్మా మార్కింగ్, ఇంక్‌జెట్ మార్కింగ్, CAD-CAM సాఫ్ట్‌వేర్‌కు మద్దతు ఇవ్వండి



ఫీచర్ మరియు అప్లికేషన్



1. PRGప్రొఫైల్ ప్లాస్మా కట్టింగ్ లైన్s అనేది ABB సిక్స్ యాక్సిస్ రోబోట్ ఆర్మ్‌తో అనుసంధానించబడిన అధిక ఆటోమేషన్ కట్టింగ్ పరికరం. ఒక ఆపరేటర్ ద్వారా ఒక కీ ఆపరేషన్ ద్వారా, లైన్ మెటీరియల్ లోడింగ్ మరియు ప్లాస్మా కటింగ్ తర్వాత పార్ట్‌లను అన్‌లోడ్ చేయడం నుండి ఆటోమేటిక్ ప్రాసెసింగ్‌ను ప్రారంభిస్తుంది.

2. లైన్ MES సిస్టమ్‌తో పూర్తిగా ఏకీకరణ కావచ్చు మరియు ఇంజనీర్‌లను పని చేసే సైట్‌కు పంపకుండా ఇంటర్నెట్ ద్వారా సమస్యలను పరిష్కరించడానికి రిమోట్ డయాగ్నసిస్‌ను సులభంగా నిర్వహించడానికి తయారీదారు నుండి ఇంజనీర్‌ల కోసం టీమ్ వ్యూయర్ ద్వారా రిమోట్ కంట్రోల్‌ని అనుమతించండి.

3.CNC వ్యవస్థ అన్ని ప్రధాన లైన్ సిస్టమ్‌పై పూర్తి నియంత్రణను అందిస్తుంది (రోబోట్, రోలర్ టేబుల్, క్రాస్ కన్వేయర్, కొలిచే కార్ట్ మరియు గ్రిప్పర్, మార్కింగ్ సిస్టమ్)ã

4.Tribon/AM నుండి సృష్టించబడిన *.gen ఫైల్‌లు, TEKLA డిజైన్ సాఫ్ట్‌వేర్ మరియు ఇతర ఫార్మాట్‌ల నుండి ఎగుమతి చేయబడిన DSTV ఫైల్‌లను చదవగలరు.

5.ఇదిప్రొఫైల్ ప్లాస్మా కట్టింగ్ లైన్ఫ్లాట్ ప్యానెల్, డబుల్ బాటమ్ నిర్మాణం, సబ్‌అసెంబ్లీలు, బల్క్‌హెడ్‌లు, వెబ్‌లు, వివిధ నౌకలు/షిప్‌ల కోసం మైక్రో ప్యానెల్‌లను తయారు చేయడానికి స్టిఫెనర్‌ను ప్లాస్మా కటింగ్ కోసం షిప్‌బిల్డింగ్, షిప్‌యార్డ్ మరియు ఆఫ్‌షోర్‌లో విస్తృతంగా ఉపయోగిస్తున్నారు. PRG తోప్రొఫైల్ ప్లాస్మా కట్టింగ్ లైన్s, షిప్‌యార్డ్‌లు లేదా షిప్‌బిల్డింగ్ వాటి ఉత్పత్తిని పెంచుతాయి మరియు కార్మికులను తగ్గించగలవు.



వివరాలు



PRG400ప్రొఫైల్ ప్లాస్మా కట్టింగ్ లైన్లు వీటిని కలిగి ఉంటాయి:

ప్రొఫైల్‌లను తారుమారు చేయడానికి టిల్టర్‌లు

బఫ్లర్‌గా రోలర్ కన్వేయర్లు

లోడ్ చేయడానికి క్రాస్ కన్వేయర్

కొలిచే కార్ట్ మరియు గ్రిప్పర్

ఇన్‌పుట్ రోలర్ టేబుల్

ఇంక్‌జెట్ మార్కింగ్ పరికరం,

డస్ట్ ఫిల్టర్‌తో రోబోట్ ప్లాస్మా కట్టింగ్ ఛాంబర్

చిన్న భాగం సార్టింగ్ బెల్ట్-ప్లేట్ కన్వేయర్

దీర్ఘ భాగం కోసం అవుట్పుట్ రోలర్ టేబుల్

పొడవైన భాగాల కోసం క్రాస్ కన్వేయర్

మాన్యువల్ గ్రౌండింగ్ కోసం టిల్టర్లు

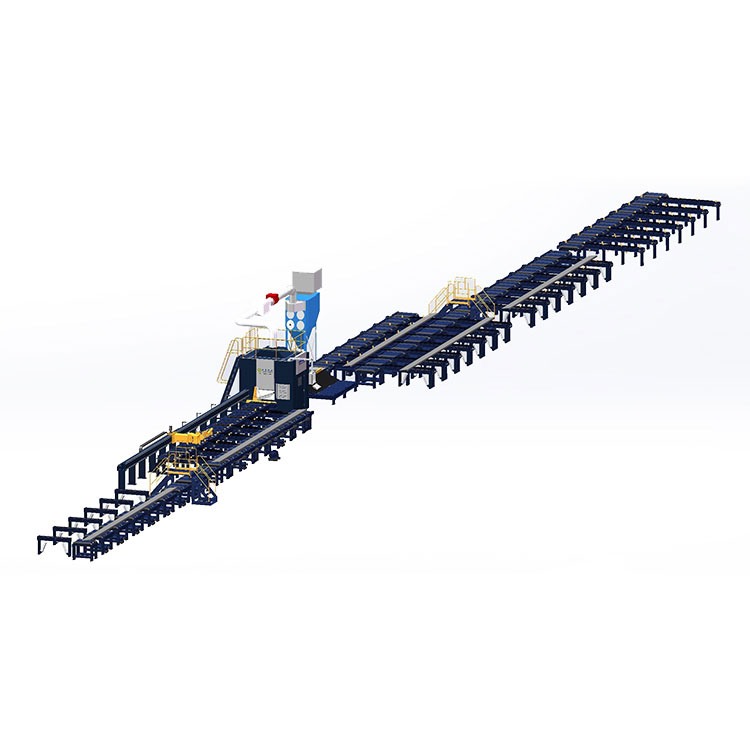

నిర్మాణ వీక్షణ

కొలిచే కార్ట్ మరియు గ్రిప్పర్

ప్రొఫైల్ ఫీడ్ పొడవును కొలవడానికి అదే సమయంలో ప్రొఫైల్‌ను కటింగ్ చాంబర్‌లోకి ఫీడ్ చేయడం.



ఇంక్జెట్ మార్కర్

అక్షరాలు, సంఖ్యలు, చిహ్నాలు మరియు బెండింగ్ లైన్ (విలోమ పంక్తులు) ముద్రించడానికి ఇంక్జెట్ మార్కింగ్ పరికరం ద్వారా

రోబోట్ కటింగ్ చాంబర్

ప్రొఫైల్‌లపై అధిక నాణ్యత కటింగ్‌ను అమలు చేయడానికి కటింగ్ చాంబర్ లోపల 6 యాక్సిస్ రోబోట్ ఆర్మ్‌ను ఇన్‌స్టాల్ చేయడం ద్వారా. ఇది మొత్తం PRG400 యొక్క కీలక భాగంప్రొఫైల్ ప్లాస్మా కట్టింగ్ లైన్లు.



బెల్ట్-ప్లేట్ కన్వేయర్ మరియు రిసీవింగ్ టేబుల్

కటింగ్ చాంబర్ తర్వాత బెల్ట్-ప్లేట్ కన్వేయర్‌ను అమర్చడం ద్వారా, PRG400ప్రొఫైల్ ప్లాస్మా కట్టింగ్ లైన్s స్వయంచాలకంగా చిన్న భాగాలను క్రమబద్ధీకరించగలదు మరియు భాగాలను ఆటోమేటిక్ అవుట్‌పుట్ చేయగలదు. ఆపరేటర్ చిన్న భాగాలను సులభంగా నిర్వహించడం కోసం చిన్న భాగాన్ని రిసీవింగ్ టేబుల్‌కి పుషర్ నెట్టబడుతుంది.



టిల్టర్లు

PRG400 రోబోట్ ప్లాస్మా కట్టింగ్ మెషీన్‌లో 3 గ్రూపుల ప్రొఫైల్స్ టిల్టర్‌లు ఇన్‌స్టాల్ చేయబడ్డాయి. మొదటి సమూహం బల్బులను 180 డిగ్రీలు తారుమారు చేసి, బల్బ్‌ను దిగువన ఉండేలా చేస్తుంది. ఇతర 2 సమూహాలు కటింగ్ తర్వాత భాగాలకు రెండు వైపులా ఉన్న బర్‌ను తొలగించడానికి ఆపరేటర్‌లను మాన్యువల్ గ్రౌండింగ్ చేయనివ్వడం కోసం భాగాలను తారుమారు చేయడం.
